某品牌物流公司仓储运输费用结算环节——体积重量测量设备方案

文章出处:本站原创 人气: 1284 发表时间:2019-08-22 14:28:00

1、项目背景:


  某品牌物流公司是亚太区的科技产品公司(以下统称"某品牌物流公司")——  ——系某控股有限公司(香港联交所股份代码:00856。HK)的子公司。多年来,在为母公司提供一站式、全品类的高品质物流服务过程中,该公司具备了完善的内外部管理、良好的服务意识和出色的风险控制。通过对渠道的有力整合,该公司能为高端货物提供定制化物流服务,为行业客户提供个性化和高品质的服务体验。


  某品牌物流公司在仓库物流结算环节需要得到货物的体积和重量数据,作为与客户的物流结算依据。因此需要方案可以解决货物体积重量测量问题。


  2、面临问题:


  (1)、收货业务量大,人工测量作业效率无法满足要求。

  (2)、人工测量尺寸,称重扫码,手写记录容易出错。

  (3)、人力成本高,工作量大。


  3、项目需求:


  【现场情况介绍】:


  客户希望测量的商品有项目型的大件商品,也有常规的电子产品。需要根据货物的不同尺寸选用不同的测量产品。测量到数据后希望直接上传数据库,省去抄写输入的环节。

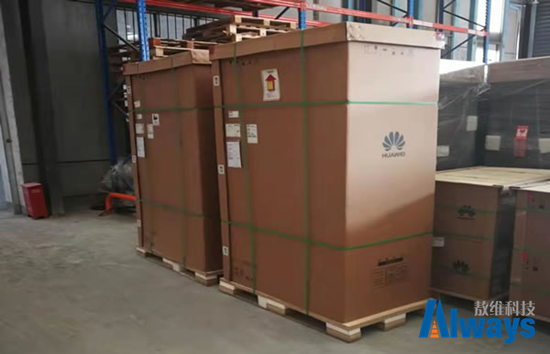

  【大件商品测量要求】:


  测量单件商品的体积和重量,并与商品条码绑定,上传客户系统。大部分为项目产品,产品尺寸不一样的需要每件测量,同一型号规格,尺寸一样的只需要测量一次。


  95%以上货物最大尺寸为:1500*1700*2200mm

  5%特大货物最大体积为:2000*2000*2500mm

  货物最大重量为:2T



  【 普通商品测量要求】:


  测量单件商品的体积和重量,并与商品条码绑定,上传客户系统。单件商品尺寸不变可以只测量一次。


  99%以上货物最小尺寸为:120*100*80mm

  货物最小重量:200g


  普通商品测量设备可以继续使用原来的S700体积重量测量仪,但是需要新产品可以在仓库内移动,不需要再将商品拿到固定位置测量。



  4、方案要求:


  客户要求出2套方案:

  方案1:测量大件商品

  方案2:测量普通商品


  5、项目范围:


  本项目包括:

  (1)、项目方案的设计;

  (2)、提供智能硬件设备;

  (3)、提供扫码、称重、数据接口,协助客户软件得到现场测量数据。


  6、方案介绍:


  >>>大件商品体积重量测量:


  大件商品体积重量测量采用视觉深度相机测量产品T2000,在客户仓库固定位置安装体积测量设备和地磅。客户将需要测量的商品放上地磅,扫描商品条码,点击测量按钮即可得到该商品的体积重量数据。


  超大商品体积测量可以使用智能测量尺,使用测量尺作为补充,将测量结果通过蓝牙传给T2000,完成很少的超大件商品测量。


  >>>>>>设备介绍:


  主体设备采用智圭T2000,采用5个深度相机读头测量大件商品体积,使用智圭地磅测量商品重量。辅助设备采用智圭H100智能测量尺,测量超大件商品体积,还是使用智圭地磅测量商品重量。

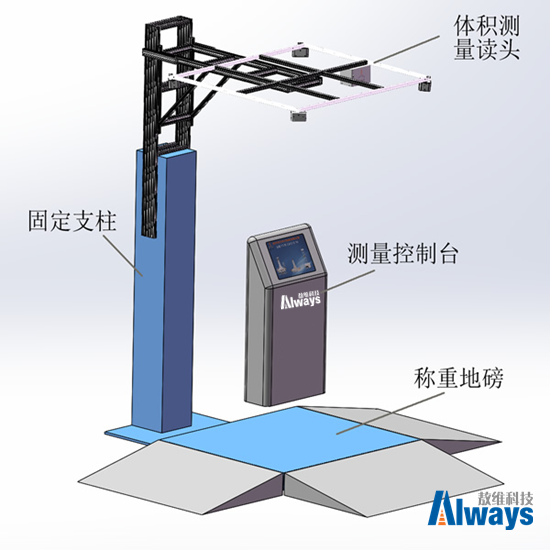

  >>>T2000托盘体积重量测量仪




  顶部读头为5个视觉读头,组成一个测量坐标系,可精确高效测量位于读头下方的托盘商品体积。单根支柱客户可以从三个方向将托盘放入测量地磅。

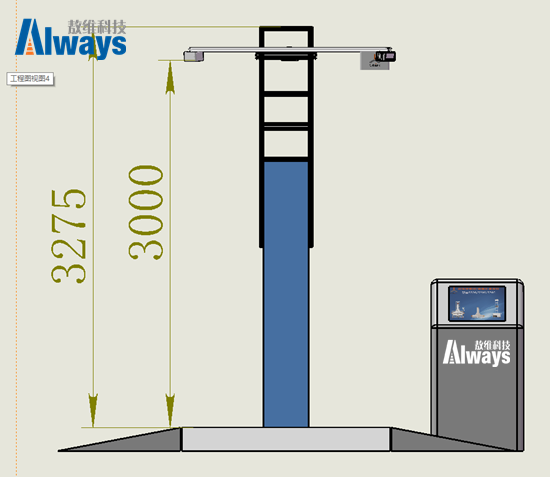

4.png正视尺寸图


5.png顶视尺寸图


  测量的体积重量数据会统一汇总到控制台,再通过控制台上传客户软件系统。控制台上可以看到测量深度图,扫码,体积测量,称重数据都会在控制台上。蓝牙智能测量尺测量到的数据也会传到控制台上。

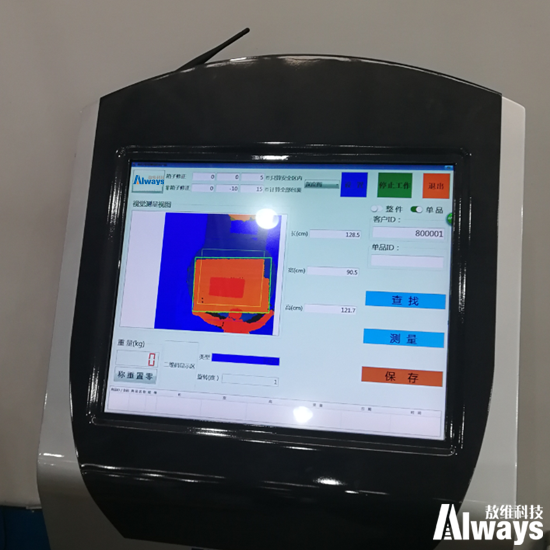

6.pngT2000体积测量设备控制台


  >>>>>>产品配置表:

配置项

参数名称

参数值

视觉测量

视觉相机

视觉深度相机*5

测量范围

1500LX1700WX2200H(mm)

测量精度

长宽:±20mm;高:±15mm

重量测量

称重量程

20kg~2T

称重感量

20kg

称重精度

0.5kg

秤盘尺寸

1500L X  1700W(mm)

条码扫描枪

无线扫码枪

2D红光扫描枪

条码最小分辨率

10mil@EAN-13,PCS=90%

条码印刷对比度

大于30%(EAN-13 100%,PCS  90%)

1D条码码制

EAN-8/13;UPC-A/E;Code128;Code39;Code93;

2D条码码制

Data  Matrix;QR Code;

操作控制系统

操作界面

15.6英寸LED液晶10点触摸,电容屏屏,

操作系统

Win7

通讯接口

WIFI、有线网口、RS-232串口

操作按键

机械圆头发光金属测量键

键盘鼠标

有线键盘鼠标

可测包裹范围

视觉测量最大

1500LX1700WX2200H(mm)

视觉测量最小

700L*700W*900H(mm)

包裹重量范围

20kg~2T

设备尺寸

读头安装高度

3000(mm)

读头结构尺寸

1500L*1500W(mm)

安装方式

铝型材支架安装

根据现场情况定制铝型材支架固定在客户墙上

工作环境

工作台照度

1000Lux~20000lux

工作温度

0~50°C

工作湿度

5%~90%(无冷凝)

存储温度

-10°C~60°C

存储湿度

0%~90%(无冷凝)

设备电源

AC220V

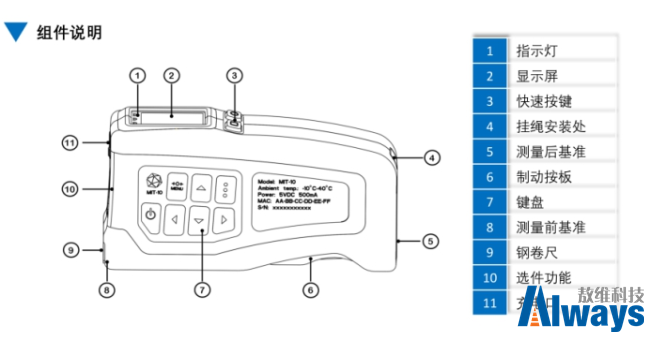

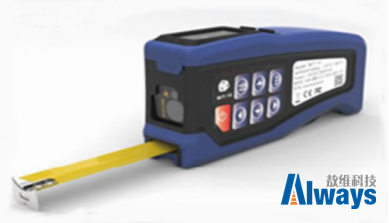

  >>>H100智能测量尺



  H系列手持智能测量尺,适用于物流行业出入库多种业务场景,配合静态体积重量测量仪,可有效测量异常大件物体,和特别不规则物体,可将测量结果通过无线蓝牙传送给后台主设备,是体积重量测量环节特别有效的补充。本身也可单独使用,智能测量物体长、宽、高和体积,可以有效降低作业者劳动强度,提升工作效率,减少人力投入。




  >>>>>>产品配置:

配置项

参数名称

参数值

设备外观

设备尺寸

146X75X33mm

重量

350g

测量卷尺

钢卷尺

19X4000mm

最小刻度

1mm

传感器分辨率

1mm

量程

1~4000mm

供电

电池容量

1000mAh,可充电锂电池

工作时间

3天

充电电源

Mini  USB口,5VDC/500mA,4小时充满

自动休眠

5~60秒,可设置,默认15秒

自动关机

1~60分钟,可设置,默认10分钟

通讯方式

蓝牙无线

BLE4.1

传送距离

10~40M(空旷环境)

蓝牙通讯基座

USB连接电脑

人机交互界面

屏幕

OLED屏,1.2英寸

分辨率

128X64点,单色

操作按键

操作按键

顶部2个,一个测量,一个上传

控制按键

6个,上下左右,回车,自定义

回卷控制按钮

1个

工作环境

工作温度

-20~50°C

工作湿度

5%~90%(无冷凝)

存储温度

-30°C~60°C

存储湿度

0%~90%(无冷凝)

设备充电电源

AC220V


  >>>>>>设备成功案例

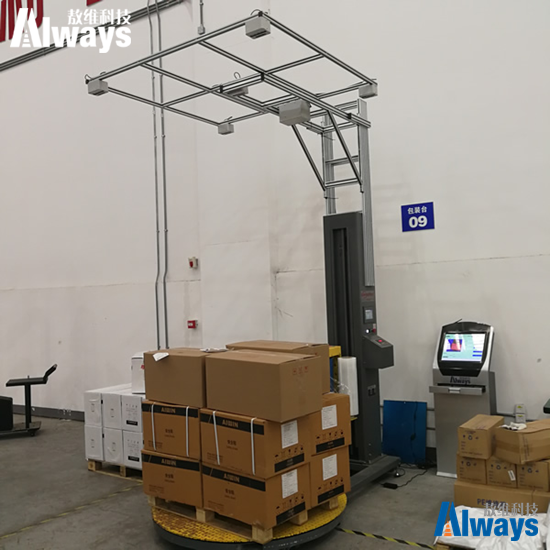

  体积测量设备直接跟客户称重缠绕机结合,架设在缠绕机上,测量控制软件平台位于设备右侧。




  >>>普通商品体积重量测量


  普通商品体积测量可以使用已经采购过的S700体积重量测量仪。经过一年的使用需产品有了多项升级,升级测量读头为激光传感器,测量更精准,误差由5mm,升级为2mm;升级底盘支架,加装电池变为可移动设备;升级触摸屏电脑,客户可将测量软件直接安装在设备智能电脑上,不用再自己外接笔记本了。


  更加详细方案内容,欢迎拨打我们的全国服务热线:021-51699869进行咨询,敖维科技将竭诚为您服务!
